QAD030

m²

Cubierta plana no transitable, no ventilada, ajardinada, impermeabilización mediante láminas asfálticas.

81,51€

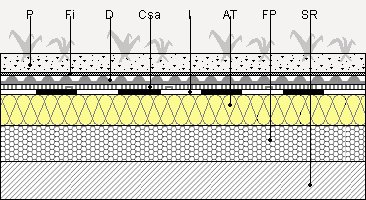

Cubierta plana no transitable, no ventilada, ajardinada intensiva, tipo convencional, pendiente del 1% al 5%, compuesta de: formación de pendientes: arcilla expandida de 350 kg/m³ de densidad, vertida en seco y consolidada en su superficie con lechada de cemento, con espesor medio de 10 cm; aislamiento térmico: panel rígido de lana mineral soldable, de 50 mm de espesor; impermeabilización monocapa adherida: lámina de betún modificado con elastómero SBS LBM(SBS)-50/G-FP (150), totalmente adherida con soplete; capa separadora bajo protección: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 2 kN/m, una resistencia a la tracción transversal de 2 kN/m, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m²; capa drenante y filtrante: lámina drenante para jardín; capa de protección: capa de tierra vegetal para plantación de 25 cm de espesor.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, según UNE-EN 771-1.

4,000

0,13

0,52

mt01arl030

m³

Arcilla expandida, de 350 kg/m³ de densidad y granulometría comprendida entre 8 y 16 mm, suministrada en sacos.

0,100

59,50

5,95

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

1,34

0,01

mt09mor010c

m³

Mortero de cemento CEM II/B-P 32,5 N tipo M-5, confeccionado en obra con 250 kg/m³ de cemento y una proporción en volumen 1/6.

0,040

115,30

4,61

mt16lra050r

m²

Panel rígido de lana mineral soldable, según UNE-EN 13162, revestido con oxiasfalto y film de polipropileno termofusible, de 50 mm de espesor, resistencia térmica >= 1,25 m²K/W, conductividad térmica 0,039 W/(mK).

1,050

13,48

14,15

mt14lga010f

m²

Lámina de betún modificado con elastómero SBS LBM(SBS)-50/G-FP (150), UNE-EN 13707, con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral.

1,100

8,30

9,13

mt14gsa020c

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 2 kN/m, una resistencia a la tracción transversal de 2 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m², según UNE-EN 13252.

1,050

1,04

1,09

mt15dra010e

m²

Lámina drenante para jardín compuesta de lámina nodular de polietileno de alta densidad, con un geotextil de polipropileno de 120 g/m² por una de sus caras, para drenaje y separación en cubiertas ajardinadas.

1,050

12,51

13,14

mt01arj020

m³

Tierra vegetal para plantación.

0,250

8,26

2,07

mo019

h

Oficial 1ª construcción.

0,401

17,24

6,91

mo111

h

Peón ordinario construcción.

0,401

15,92

6,38

mo028

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,170

17,24

2,93

mo065

h

Ayudante aplicador de láminas impermeabilizantes.

0,170

16,13

2,74

mo053

h

Oficial 1ª montador de aislamientos.

0,061

17,82

1,09

mo099

h

Ayudante montador de aislamientos.

0,061

16,13

0,98

mo039

h

Oficial 1ª jardinero.

0,146

17,24

2,52

mo113

h

Peón jardinero.

0,146

15,92

2,32

%

Medios auxiliares

2,000

77,59

1,55

%

Costes indirectos

3,000

79,14

2,37

Coste de mantenimiento decenal: 74,99€ en los primeros 10 años.

Total:

81,51

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 771-1:2011

1.2.2012

1.2.2013

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13163:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 13162:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNIDAD DE OBRA QAD030: CUBIERTA PLANA NO TRANSITABLE, NO VENTILADA, AJARDINADA, IMPERMEABILIZACIÓN MEDIANTE LÁMINAS ASFÁLTICAS.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Impermeabilización asfáltica: se evitará su contacto con aceites, grasas, petróleos y disolventes. Capa separadora: se utilizarán productos no permeables a la lechada de morteros y hormigones. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

Formación de cubierta plana no transitable, no ventilada, ajardinada intensiva, tipo convencional, pendiente del 1% al 5%, compuesta de los siguientes elementos: FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de 10 cm de espesor medio a base de arcilla expandida de 350 kg/m³ de densidad, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK); acabado con capa de regularización de mortero de cemento M-5 de 4 cm de espesor, fratasada y limpia; AISLAMIENTO TÉRMICO: panel rígido de lana mineral soldable, según UNE-EN 13162, revestido con oxiasfalto y film de polipropileno termofusible, de 50 mm de espesor, resistencia térmica >= 1,25 m²K/W, conductividad térmica 0,039 W/(mK); IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una lámina de betún modificado con elastómero SBS LBM(SBS)-50/G-FP (150), con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral, totalmente adherida con soplete; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 2 kN/m, una resistencia a la tracción transversal de 2 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m²; CAPA DRENANTE Y FILTRANTE: lámina drenante para jardín compuesta de lámina nodular de polietileno de alta densidad, con un geotextil de polipropileno de 120 g/m² por una de sus caras; CAPA DE PROTECCIÓN: capa de tierra vegetal para plantación de 25 cm de espesor.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará el vertido de residuos de obra sobre la capa vegetal.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
